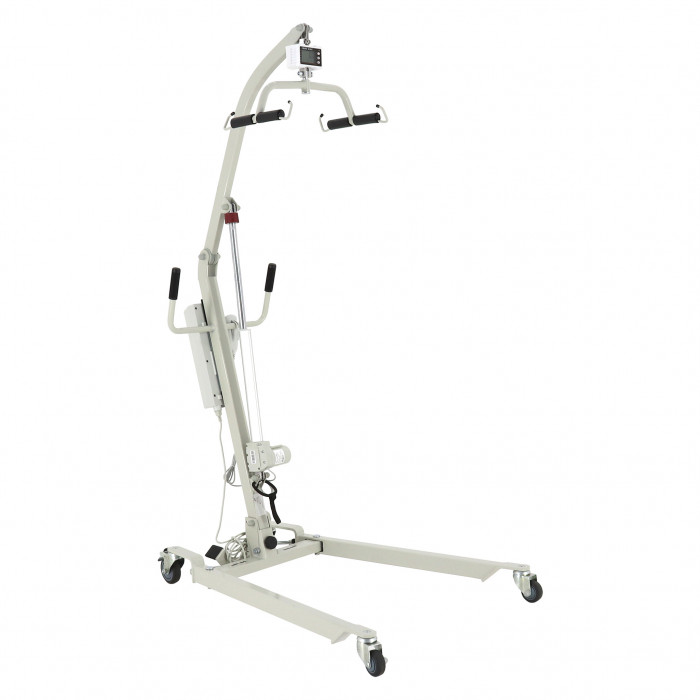

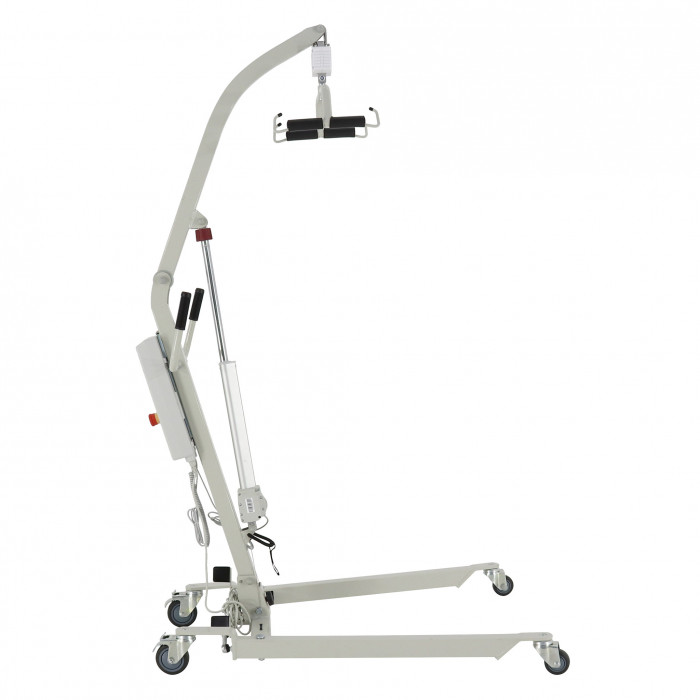

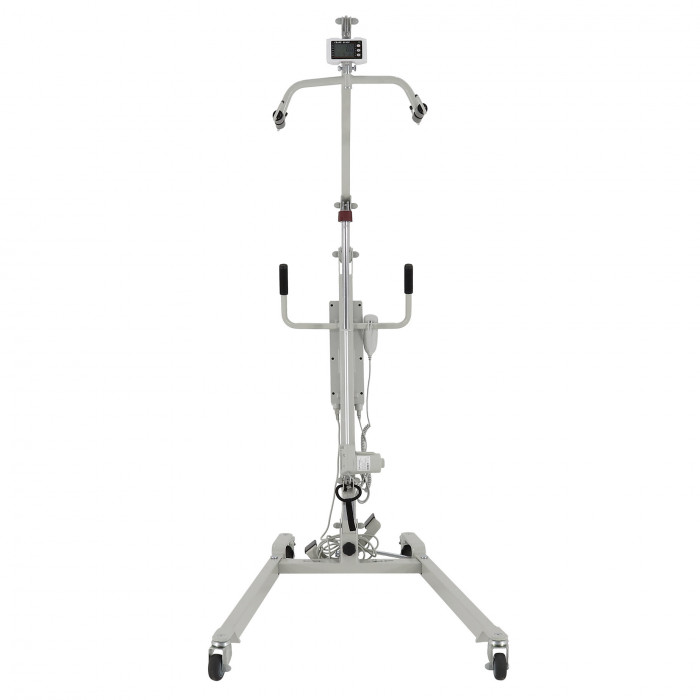

Электрический передвижной подъёмник 320.00 для маломобильных пациентов со встроенными весами

Описание

Электрический передвижной подъёмник 320.00 предназначен для подъёма и перемещения на небольшие расстояния людей с ограниченной мобильностью в положении сидя с использованием ремня-подвеса, а также для их взвешивания (с опцией весов). Подходит для медицинских учреждений, реабилитационных центров и домашнего использования.

Основание из стального профиля (40×60×3 мм) с ударопрочной полимерной эмалью состоит из двух опор с самоориентирующимися колёсами (передние Ø 75×31 мм, задние Ø 100×31 мм с тормозами) и поперечной опоры с кронштейном (65×80×135 мм) для колонны. Опоры раздвигаются рычагом с педалями (ширина 59 - 100 см) для устойчивости. Колонна (50×50×3 мм) с рукоятью (Ø 22 мм, высота 110,5 см) и стрела (50×30×3 мм) крепятся болтами (М12×65, М10×75) с тефлоновыми гайками. Линейный актуатор (24 В, усилие 6000 Н, ход 360 мм) обеспечивает подъём (13 - 172 см без весов, 10 - 156 см с весами) со скоростью 1,6 - 1,8 см/с. Блок управления с ЖК-индикатором, аккумулятором и кнопкой экстренного стопа управляется проводным пультом. Подъёмное устройство с крюками (30×46,5 см) и ремнём-подвесом (117×123 см, полиэстер) вращается на 360°. Весы (2 - 150 кг, шаг 0,1 кг) с ЖК-дисплеем и пультом поддерживают тарирование. Габариты (123×59 - 100×120 - 191 см), масса (37,2 кг с весами, 44,5 кг по факту) и складывание до 123×60×32 см (без блока управления) обеспечивают удобство.

Основные преимущества

• Функциональность: Подъём, перемещение и взвешивание (опция весов).
• Безопасность: Аварийное опускание, экстренный стоп, тормоза на задних колёсах.
• Устойчивость: Регулируемое основание (59 - 100 см) и прочный стальной каркас.
• Удобство: Электрический привод, проводной пульт, складная конструкция.
• Надёжность: Нагрузка до 150 кг, пыле- и влагозащита IP4X.

Технические характеристики

Общие параметры

• Артикул: 320.00
• Назначение: Подъём и перемещение людей с ограниченной мобильностью
• Габаритные размеры в сборе (Д×Ш×В): 123×(59 - 100)×(120 - 191) см
• Габаритные размеры в сложенном виде (Д×Ш×В): 123×60×40 см (32 см без блока управления)
• Масса нетто: 37,2 кг (с весами, по ТЗ), 44,5 кг (взвешено)
• Масса брутто: 42 кг
• Максимальная нагрузка: 150 кг
• Гарантийный срок: 12 месяцев

Каркас и материалы

• Основание:
• Материал: Сталь, полимерная эмаль
• Сечение: 40×60×3 мм (опоры), кронштейн 4 мм, консоли колёс 8 мм
• Колонна: Сталь, 50×50×3 мм, кронштейны 4 мм
• Стрела: Сталь, 50×30×3 мм, кронштейны 4 мм
• Рукоять: Сталь, Ø 22 мм, полиуретановые ручки
• Подъёмное устройство: Сталь, Ø 25 мм (центральная труба), Ø 22 мм (поперечные), Ø 8 мм (крюки), пенополиуретановые насадки
• Ремень-подвес: Полиэстер, 117×123 см (XL)

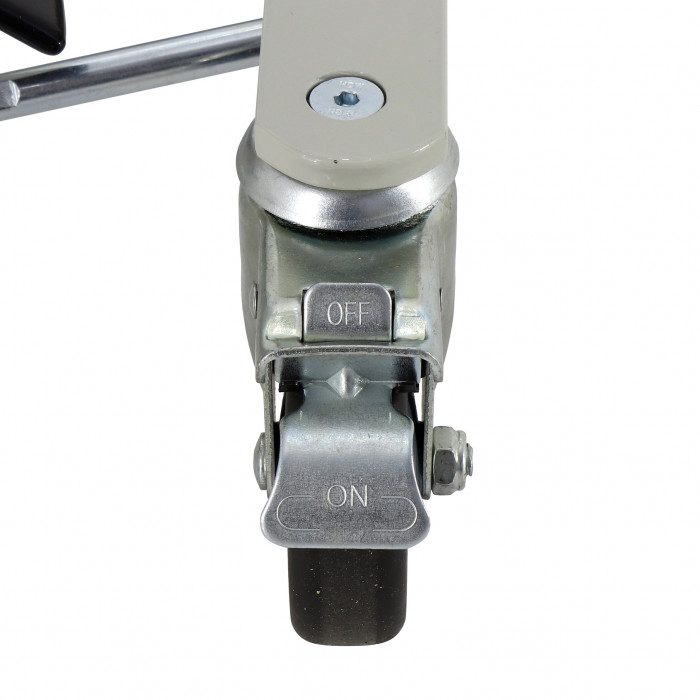

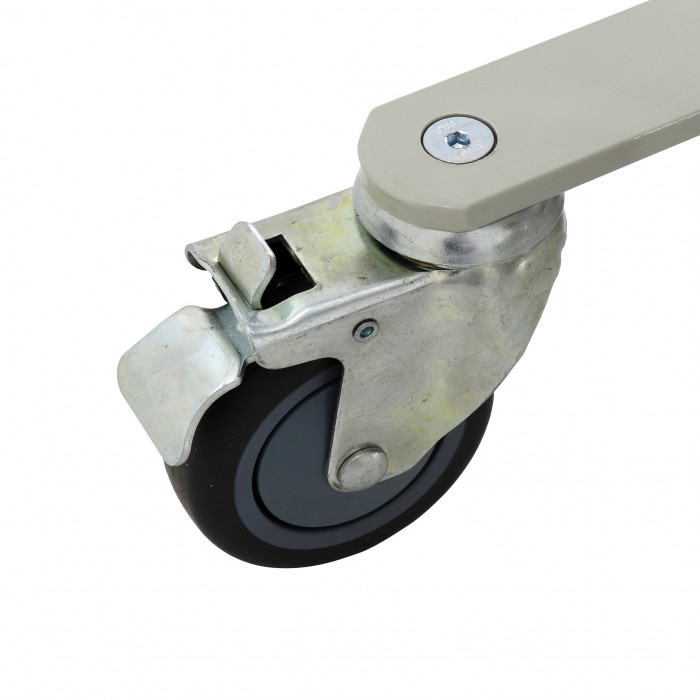

• Колёса: Полиуретановые шины, передние Ø 75×31 мм (2 шт.), задние Ø 100×31 мм (2 шт.)

Регулировка и привод

• Высота подъёма (до крюков): 13 - 172 см (без весов), 10 - 156 см (с весами)
• Макс. высота ремня: 80 см (без весов), 64 см (с весами)
• Скорость подъёма: 1,8 см/с (без нагрузки), 1,6 см/с (макс. нагрузка)
• Ширина основания: 59 - 100 см (педальная регулировка)
• Актуатор: Линейный, 24 В, 6000 Н, ход 360 мм, 2 мин работы/18 мин перерыва
• Фиксация: Болты (М10×40/50, М12×65), штифт Ø 10 мм, барашковый винт

Электрика и управление

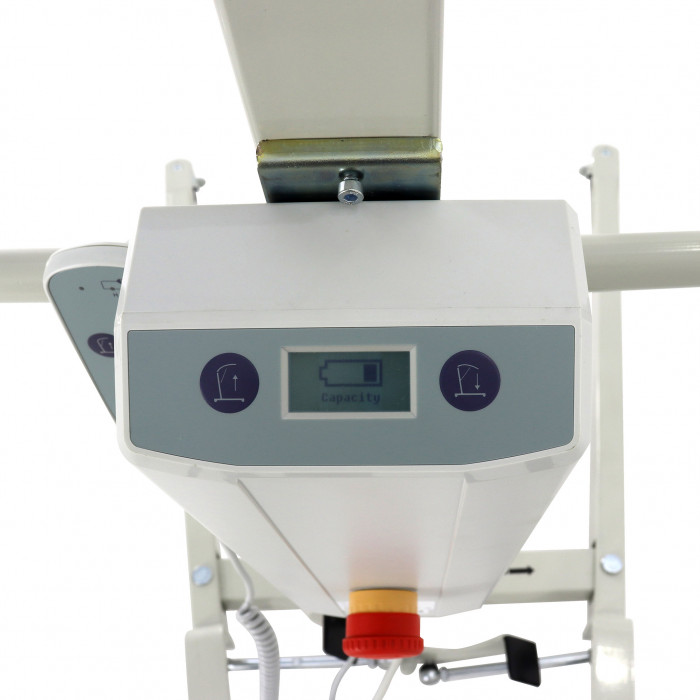

• Блок управления: Пластиковый корпус, аккумулятор, зарядное устройство, ЖК-индикатор, кнопка экстренного стопа
• Пульт: Проводной, с пиктограммами и LED-индикатором
• Весы (опция): 2 - 150 кг, шаг 0,1 кг, ЖК-дисплей, тарирование, динамическая фильтрация, пульт (3×АА + 2×ААА)
• Питание: 220 - 240 В, 50 Гц, 24 В (бортовая сеть), 72 Вт
• Защита: IP4X, класс II, тип B

Размеры

• Ремень-подвес: 117×123 см, спинная часть (106 - 117)×66 см, ножные части 57×(18 - 30) см
• Подъёмное устройство: Крюки 30×46,5 см, высота 7 см
• Основание: Длина опор 111 см, высота 11,5 см (передние), 14 см (задние)
• Колёса: Расстояние между осями не указано

Комплект поставки

• Подъёмник (в разобранном виде): 1 шт.
• Крепёжные элементы: Комплект
• Инструменты для сборки: Комплект
• Ремень-подвес (XL): 1 шт.
• Весы: Опция
• Паспорт изделия (на русском языке): 1 шт.

Упаковка

• Количество грузовых мест: 1
• Размеры упаковки: 117×67×26 см
• Масса брутто: 42 кг

Соответствие стандартам

• Регистрационное удостоверение Минздрава РФ
• Декларация соответствия Росстандарта РФ
• Сертификат соответствия

Применение

Подъёмник 320.00 идеально подходит для:

• Подъёма и перемещения пациентов в медицинских и реабилитационных учреждениях.
• Взвешивания людей с ограниченной мобильностью (с опцией весов).
• Использования в домашних условиях для ухода за маломобильными лицами.
