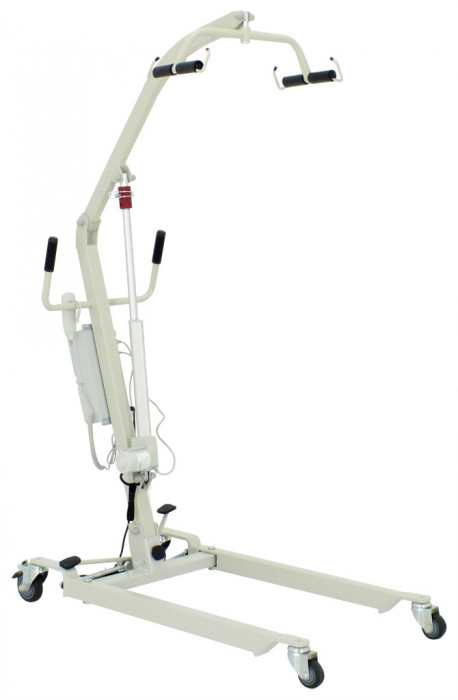

Электрический передвижной подъёмник 320.00 для маломобильных пациентов

Описание

Электрический передвижной подъёмник 320.00 предназначен для подъёма и перемещения на небольшие расстояния людей с ограниченной мобильностью в положении сидя с использованием ремня-подвеса. Подходит для медицинских учреждений, реабилитационных центров и домашнего использования. Примечание: весы являются дополнительной опцией и не входят в базовую комплектацию.

Основание из стального профиля (40×60×3 мм) с ударопрочной полимерной эмалью состоит из двух опор с самоориентирующимися колёсами (передние Ø 75×31 мм, задние Ø 100×31 мм с тормозами) и поперечной опоры с кронштейном (65×80×135 мм) для колонны. Опоры раздвигаются рычагом с педалями (ширина 59 - 100 см) для устойчивости. Колонна (50×50×3 мм) с рукоятью (Ø 22 мм, высота 110,5 см) и стрела (50×30×3 мм) крепятся болтами (М12×65, М10×75) с тефлоновыми гайками. Линейный актуатор (24 В, усилие 6000 Н, ход 360 мм) обеспечивает подъём (13 - 172 см) со скоростью 1,6 - 1,8 см/с. Блок управления с ЖК-индикатором, аккумулятором и кнопкой экстренного стопа управляется проводным пультом. Подъёмное устройство с крюками (30×46,5 см) и ремнём-подвесом (117×123 см, полиэстер) вращается на 360° до высоты 142 см. Габариты (123×59 - 100×120 - 191 см), масса (36,3 - 44,5 кг) и складывание до 123×60×32 см (без блока управления) обеспечивают удобство.

Основные преимущества

• Безопасность: Аварийное опускание, экстренный стоп, тормоза на задних колёсах.


• Устойчивость: Регулируемое основание (59 - 100 см) и прочный стальной каркас.


• Удобство: Электрический привод, проводной пульт, складная конструкция.


• Мобильность: Полноповоротные колёса для манёвренности.


• Надёжность: Нагрузка до 150 кг, пыле- и влагозащита IPX4.

Технические характеристики

Общие параметры

• Артикул: 320.00


• Назначение: Подъём и перемещение людей с ограниченной мобильностью


• Габаритные размеры в сборе (Д×Ш×В): 123×(59 - 100)×(120 - 191) см


• Габаритные размеры в сложенном виде (Д×Ш×В): 123×60×40 см (32 см без блока управления)


• Масса нетто: 36,3 кг (по ТЗ), 44,5 кг (взвешено)


• Масса брутто: 42 кг


• Максимальная нагрузка: 150 кг


• Гарантийный срок: 12 месяцев

Каркас и материалы

• Основание:




  • Материал: Сталь, полимерная эмаль


  • Сечение: 40×60×3 мм (опоры), кронштейн 4 мм, консоли колёс 8 мм






• Колонна: Сталь, 50×50×3 мм, кронштейны 4 мм


• Стрела: Сталь, 50×30×3 мм, кронштейны 4 мм


• Рукоять: Сталь, Ø 22 мм, полиуретановые ручки


• Подъёмное устройство: Сталь, Ø 25 мм (центральная труба), Ø 22 мм (поперечные), Ø 8 мм (крюки), пенополиуретановые насадки


• Ремень-подвес: Полиэстер, 117×123 см (XL)

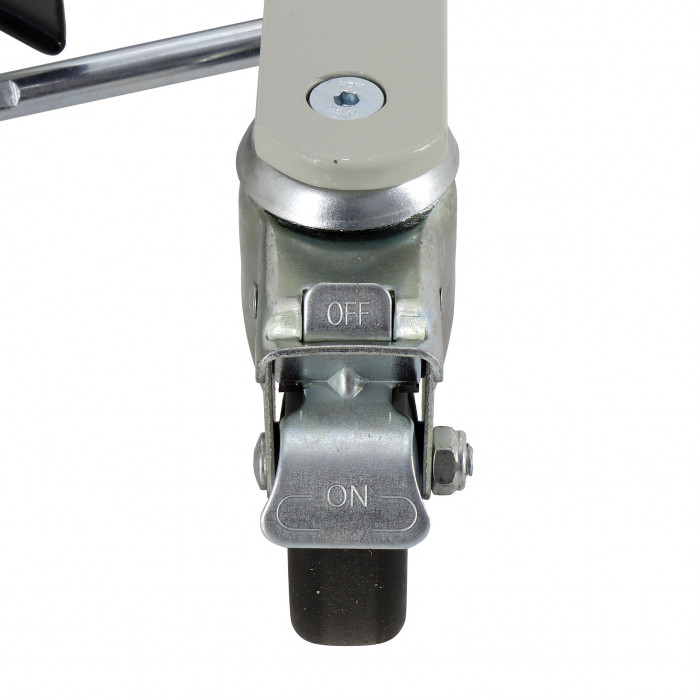

• Колёса: Полиуретановые шины, передние Ø 75×31 мм (2 шт.), задние Ø 100×31 мм (2 шт.)

Регулировка и привод

• Высота подъёма (до крюков): 13 - 172 см


• Макс. высота ремня: 80 см


• Скорость подъёма: 1,8 см/с (без нагрузки), 1,6 см/с (макс. нагрузка)


• Ширина основания: 59 - 100 см (педальная регулировка)


• Актуатор: Линейный, 24 В, 6000 Н, ход 360 мм, 2 мин работы/18 мин


• Фиксация: Болты (М10×50/75, М12×65), штифт Ø 10 мм, барашковый винт

Электрика и управление

• Блок управления: Пластиковый корпус, аккумулятор, зарядное устройство, ЖК-индикатор, кнопка экстренного стопа


• Пульт: Проводной, с пиктограммами и LED-индикатором


• Питание: 220 - 240 В, 50 Гц, 24 В (бортовая сеть), 74 Вт (макс.)


• Защита: IPX4, класс II, тип B

Размеры

• Ремень: 117×123 см, спинная часть (106 - 117)×55 см, ножные части 65×(18 - 30) см


• Подъёмное устройство: Крюки 30×35 см, высота 5 см


• Основание: Длина опор 111 см, высота 11,5 см (передние), 14 см (задние)

Комплект поставки

• Подъёмник (в разобранённом виде): 1 шт.


• Крепёжные элементы: Комплект


• Инструменты для сборки: Комплект


• Ремень (XL): 1 шт.


• Паспорт изделия (на русском языке): 1 шт.


• Примечание: Весы не включены (опция)

Упаковка

• Количество грузовых мест: 1


• Размеры упаковки: 117×65×26 см


• Масса брутто: 25 кг

Соответствие стандартам

• Регистрационное удостоверение


• Декларация соответствия


• Сертификат соответствия

Применение

Подъёмник 320.00 идеально подходит для:

• Подъёма и перемещения пациентов в медицинских и реабилитационных учреждениях.


• Использования в домашних условиях для ухода за маломобильными лицами.
