Кровать электрическая Med-Mos YG-2 (ABS, без ТУ)

Общее описание

Кровать электрическая YG-2 (артикул МЕ-2018Н-01) представляет собой современное функциональное медицинское оборудование, предназначенное для стационарного использования в лечебных учреждениях. Изделие оснащено электрическим приводом, позволяющим регулировать положение ложа, а также функцией "кардиокресло" - специальным режимом, который позволяет опустить ножные секции ниже уровня ложа, создавая комфортное положение для пациента при сидячем положении. Отсутствие туалетного устройства делает модель оптимальной для учреждений, где необходим базовый функционал с повышенным комфортом и безопасностью.

Конструкция и материалы

Ложе кровати

• Секции ложа:

  Ложе состоит из 6 секций, из которых 3 секции являются подвижными. Каждая секция представляет собой сварную конструкцию из профильных труб различного сечения, соединённых стальными петлями и опирающихся на прочный сварной каркас.





  • Секция спины (единая): Изготовлена с использованием труб сечением 30×15 мм (8 шт.) и 30×30 мм (2 шт.).


  • Секция таза (без выреза): Снабжена элементами из труб сечением 40×20 мм (5 шт.).


  • Бедренно-икроножная и икроножно-опорная секции: Сформированы с использованием труб 30×15 мм и 30×30 мм (по 4 шт. в каждой группе), что обеспечивает прочную поддержку и равномерное распределение нагрузки.


  • Боковая ножная секция (неподвижная): Выполнена из элементов с размерами 40×80 мм (1 шт.), 40×40 мм (2 шт.) и 20×20 мм (2 шт.).


  • Расстояния между поперечинами: Для секции спины - 40 - 54 мм, для секции таза - 30 - 35 мм, для бедренно-икроножной - 26 - 40 мм, для икроножно-опорной - 25 - 47 мм, для боковой ножной секции - 28 - 38 мм.


  • К кровати предусмотрены 4 крючка для мочеприемников.






• Сварной каркас:

  Каркас ложа изготовлен из профильных труб (сечение 30×30 мм для ножных секций) и покрыт ударопрочной эпоксидной эмалью, что гарантирует долговечность конструкции и устойчивость к механическим воздействиям.



Каркас и опорная конструкция

• Основной каркас:

  Одинарный, фиксированный каркас выполнен из профильных труб из высокопрочной стали с сечением несущей трубы 80×40 мм и поперечных связей 40×40 мм. Такое решение обеспечивает максимальную жесткость и стабильность кровати.




• Ножки:

  Опорные элементы выполнены из профильных труб сечением 50×50 мм, что гарантирует надежность и устойчивость изделия при эксплуатации.



Спинки и боковые ограждения

• Спинки торцевые:

  Спинки изготовлены из ABS-пластика с отделкой декоративной пленкой, оснащены быстросъемными креплениями с фиксаторами и пластиковыми угловыми элементами. Дополнительно предусмотрён карман из прозрачного пластика для размещения карточки пациента.




• Боковые ограждения:

  Два складных боковых ограждения, выполненные из профильных труб, оснащены вертикальными опорными стойками из нержавеющей стали с пластиковыми заглушками, а также поручнями из алюминиевого сплава, покрытыми декоративной пленкой. Ограждения фиксируются в верхнем положении с помощью надёжного механизма.



Дополнительные элементы

• Ванночка для мытья головы:

  Модель оснащена ванночкой с вырезом для шеи, опорой для затылка и системой слива воды. Габаритные размеры ванночки составляют 460×345×115 мм.




• Стойка инфузионная:

  Изготовленная из нержавеющей стали с элементами из пластика, стойка оснащена 4 крючками и регулируется по высоте с помощью телескопической конструкции с ручной фиксацией посредством барашкового винта. Размеры сечения - нижняя секция Ø 22 мм, верхняя секция Ø 19 мм.

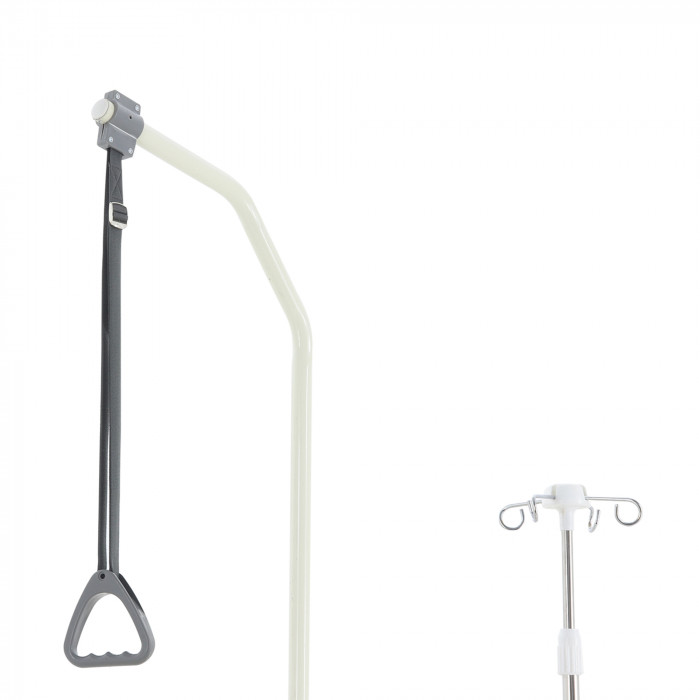

• Дуга для подтягивания:

  Стальная дуга с регулируемым ремнем и пластиковой треугольной ручкой обеспечивает поддержку при перемещении пациента. Профиль трубы дуги Ø 32 мм с толщиной стенки 2 мм; установочная часть - Ø 28 мм, высота 120 мм.




• Пульт управления пациента:

  Пульт, подключаемый к специальному разъему в основании кровати, оснащён информативными пиктограммами и индикатором режима работы, что обеспечивает интуитивно понятное управление всеми функциями кровати.




• Функция "Кардиокресло":

  Специальный режим, позволяющий опустить ножные секции ниже уровня ложа. Икроножно-опорная секция в режиме "кардиокресло" опирается на поперечину ножных опор, что обеспечивает беспрепятственный выход пациента вперёд и комфортное положение при сидячем положении.




• Гибридный привод:

  Используется электрический линейный актуатор с возможностью ручного управления посредством съемной S-образной рукояти (при отсутствии электричества), что гарантирует полноценную работу изделия во всем диапазоне регулировок.



Функциональные возможности и приводы

• Регулировка положений секций:





  • Секция спины: Изменение угла наклона - от 0 до 750° (бесступенчато), что позволяет создавать оптимальное положение для сидения пациента.


  • Бедренно-икроножная секция: Регулируется в двух направлениях - вниз: от 0 до 45° (опционально до -50°) и вверх: от 0 до 30° (бесступенчато), обеспечивая гибкую адаптацию к потребностям пациента.


  • Икроножно-опорная секция: Изменение угла наклона от 0 до 20° (с возможной регулировкой ±3° от горизонтали) для корректного распределения нагрузки при переходе в режим "кардиокресло".


  • Удлинение ложа: Регулировка длины ложа осуществляется за счет удлинения уголков жизненного пространства на 110 мм, что позволяет увеличить комфорт для пациента.






• Складывание боковых ограждений:

  Боковые ограждения складываются с фиксацией в верхнем положении с помощью удобно расположенной кнопки, что облегчает доступ к пациенту и обеспечивает безопасность.




• Функция "Кардиокресло":

  Режим "кардиокресло" позволяет придать пациенту положение сидя за счет опускания ножных секций ниже уровня ложа. Икроножно-опорная секция в данном режиме надежно опирается на поперечину ножных опор, обеспечивая беспрепятственный выход пациента вперёд.




• Электроприводы:

  Кровать оснащена 2 электроприводами, обеспечивающими плавное и точное изменение углов наклона секций, а также возможность синхронного регулирования положений.



Габаритные размеры, массы и нагрузки

• Общие размеры:





  • Габаритные размеры в сборе (с учетом бамперов, боковых ограждений и особенностей торцевых ограждений):

    • Длина: от 2122 до 2232 мм

    • Ширина: 970 мм

    • Высота: 950 мм

    • Максимальная высота при поднятой секции спины: 1180 мм


  • В разобранном положении размеры: 2130×960 мм.






• Ложе:





  • Высота ложа от пола (без учета матраса): 490 мм (до каркаса - 460 мм).


  • Габаритные размеры ложа в горизонтальном положении: 1990×895 мм.


  • Внутреннее расстояние между спинками: от 1995 до 2105 мм.






• Размеры отдельных секций:





  • Секция спины: 700×800 мм (подвижная).


  • Секция таза (без выреза): 470×895 мм (неподвижная).


  • Бедренно-икроножная секция: 340×440 мм (подвижная).


  • Икроножно-опорная секция: 335×440 мм (подвижная).


  • Боковая ножная секция неподвижная: 755×175 мм (2 шт.).






• Нагрузочные характеристики:

  Допустимая распределенная вертикальная нагрузка на кровать - до 200 кг, что подтверждает надежность конструкции при интенсивной эксплуатации.




• Масса изделия:

  Нетто масса (без упаковки) составляет от 66,5 до 90 кг, что обеспечивает удобство транспортировки и монтажа.



Комплектация поставки

• Основные компоненты:

  • Каркас кровати - 1 шт.

  • Ложе кровати - 1 шт.

  • Спинки кровати - 2 шт.

  • Боковые ограждения - 2 шт.

  • Электропривод - 2 шт.

  • Стойка инфузионная с регулировкой по высоте - 1 шт.

  • Дуга для подтягивания пациента - 1 шт.

  • Пульт управления пациента - 1 шт.




• Дополнительные элементы:

  • Ванночка для мытья головы - 1 шт.

  • Прикроватный столик с 4-мя ребрами жесткости - 1 шт. (из ударо-термостойкого пластика)

  • Рукоять гибридного привода - 1 шт.

  • Паспорт изделия (на русском языке) - 1 шт.



Нормативное соответствие и упаковочные данные

• Соответствие нормативным требованиям:

  Изделие соответствует требованиям:

  • Регистрационного удостоверения МЗ РФ

  • Декларации о соответствии ГОСТ Р

  • И имеет сертификат соответствия, подтверждающий высокое качество и безопасность изделия.




• Упаковочные данные:

  • Количество грузовых мест: 2

  • Размеры грузового места №1 (кровать): 200×95×21 см

  • Размеры грузового места №2 (спинки): 97×57×11 см

  • Общая масса грузовых мест (брутто): 94,6 кг



Электрическая медицинская кровать YG-2 (МЕ-2018Н-01) - это высокотехнологичное и функциональное оборудование, которое сочетает в себе передовые электрические приводы, гибридную систему управления и режим "кардиокресло" для создания оптимальных условий ухода за пациентом. Надёжная конструкция, изготовленная из высокопрочных материалов, продуманная эргономика и соответствие строгим нормативным требованиям гарантируют безопасность и долговечность изделия, делая его незаменимым решением для больничных палат и реабилитационных центров.
